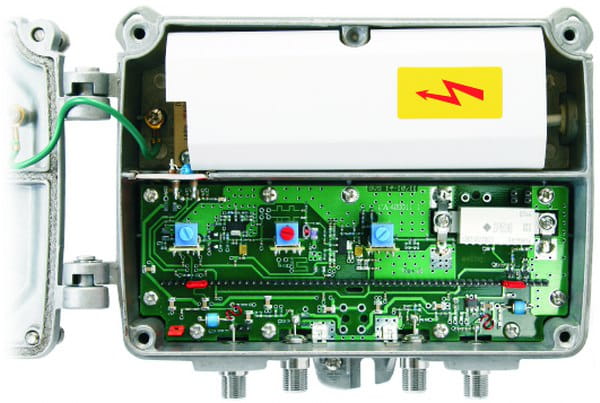

AXING BVS 12-69 wzmacniacz CATV 17..20dB

Cechy wyróżniające:

• Technologia GaAs

• Implementowany moduł kanału zwrotnego 5...65MHz

• Wejściowa i między-stopniowa regulacja poziomu

• Między-stopniowy korektor charakterystyki

• Odlewana obudowa (klasa IP 54)

Wzmacniacz BVS 14-10 jest produkowany przez szwajcarską firmę AXING. Sprzęt firmy AXING jest znany z niezawodności i niezwykle małej awaryjności (poniżej 0,5%).

Technologia GaAS zapewnia uzyskanie bardzo dobrych parametrów sygnału przy jednoczesnej transmisji analogowej i cyfrowej. BVS 14-10 jest zatem szczególnie polecany dla operatorów kablowych, którzy dystrybuują kanały analogowe wraz z usługami cyfrowymi (najczęściej spotykana sytuacja).

Wzmacniacz posiada możliwość implementacji aktywnego modułu kanału zwrotnego – moduł BZU 66-01. W przypadku implementacji wzmacniacza kanału zwrotnego, nie należy korzystać z pasma VHF I.

Bardzo dobrze ekranowana obudowa wzmacniacza zapewnia pełną ochronę przed ingresem w kanale zwrotnym (częsty problem operatorów kablowych).

Wzmacniacze serii BVS 14-xx, posiadają możliwość regulacji poziomów za pomocą tłumików regulowanych, lub też implementowanych stałych modułów BZU 2-xx. W przypadku gdy decydujemy się na stałe tłumiki należy je osobno dokupić w naszym sklepie.

Wzmacniacz posiada wyjście i wejście testowe, co znacznie ułatwia proces ustawiania poziomów w sieci.

Dane techniczne:

Nazwa produktu	BVS 14-00	BVS 14-08	BVS 14-10	BVS 14-01
Symbol produktu	W1615	W1609	W1611	W1607
Kod produktu u producenta	BVS01400	BVS01408	BVS01410	BVS01401
Opakowanie zbiorcze	1
Normy które spełnia wzmacniacz	EN 50083-2, Klasa A EN 50083-2, Klasa A
Zakres częstotliwości kanału dosyłowego	5...862 MHz
Zakres częstotliwości kanału zwrotnego	5-65MHz (możliwość implementacji modułu BZU 66-01 W1699)
Wzmocnienie	35 dB	30 dB	40 dB	35 dB
Nierównomierność charakterystyki	±0,5 dB/±1,0 dB
Regulacja poziomu (wejściowa)	20 dB (opcjonalnie dostępne tłumiki ze stałym tłumieniem BZU 2-xx/BZU 5-xx)
Regulacja poziomu (między stopniowa)	10 dB (opcjonalnie dostępne tłumiki ze stałym tłumieniem BZU 2-xx/BZU 5-xx)
Regulowany korektor (między stopniowy)	18 dB
Tłumienie odbić	≥ 18 (-1,5 dB/Okt.)
Współczynnik szumów	7 dB
Poziom wyjściowy CSO/CTB1	108 dBµV	111 dBµV	111 dBµV	108 dBµV
Wyjścia testowe na wejściu i wyjściu	-20 ±2,5 dB/-20 ±1,0 dB
Impedancja	75 Ohm
Zasilanie	80...250V~/47...63 Hz			30...65 V~/47...63 Hz (BZU 150-00)
Moc	9 W	10 W		9 W
Temperatura pracy	-20...+55°C
Złącza RF	F- żeńskie
Wymiary	190 × 140 × 75 mm
Klasa szczelności	IP 54

¹CENELEC Raster f=862MHz, 41/42 k. 60dB IMA, ²DIN EN 60065
