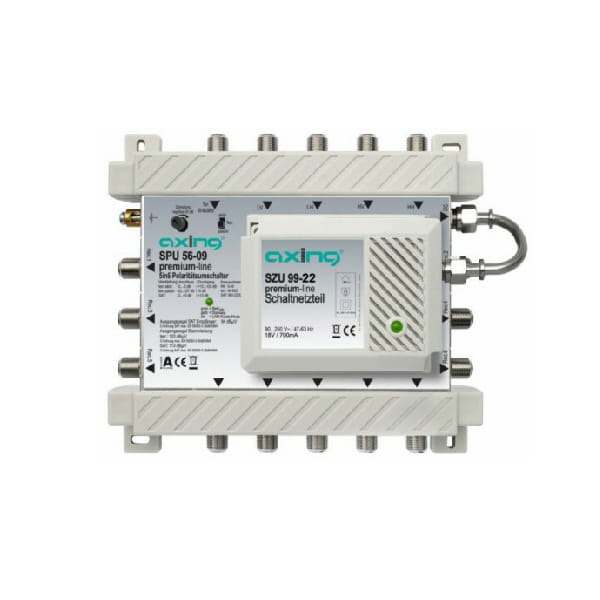

AXING SPU 56-09 multiswitch 5/6 akt. naziemna

Multiswitch służy do realizacji zbiorowej (zbiorczej) instalacji satelitarnej z dwóch konwerterów. Za pomocą multiswitchy można podłączyć wiele tunerów (do 1000szt) do jednej anteny satelitarnej wyposażonej w konwertery QUATRO. Multiswitche AXING posiadają wbudowaną prekorekcje charakterystyki kabla, co jest warunkiem koniecznym w przypadku budowania dużych instalacji multiswitchowych. Tłumienie sygnału w kablu koncentrycznym wzrasta wraz z częstotliwością. W przypadku gdy na wyjściu multiswitcha sygnały o wyższych częstotliwościach posiadają wyższe poziomy, to w efekcie na gniazdach na powrót uzyskujemy wyrównanie poziomów wszystkich transponderów.

Cechy wyróżniające:

• oszczędność energii
• wykrywanie zwarć
• prekorekcja charakterystyki kabla
• szwajcarska jakość
• fenomenalnie korzystny stosunek jakości do ceny wykonanej na sprzęcie AXING

Dane techniczne:

• zakres częstotliwości (kanał zwrotny/TV/SAT):5...65 MHz/85...862 MHz/950...2200 MHz
• ilość wejść/wyjść (przelot): 5
• porty abonenckie: 6
• wzmocnienie odgałęzienia TV (przełącznik active): -5...-2 dB
• wzmocnienie odgałęzienia TV (przełącznik passive): -22...-27 dB
• wzmocnienie odgałęzienia SAT: -3...+2dB
• maksymalny poziom wyjściowy SAT EN50083-3 35dB: 94
• wzmocnienie przelotu sygnału TV (przełącznik active): 12...20 dB
• wzmocnienie przelotu sygnału TV (przełącznik passive): -5 dB
• maksymalny poziom sygnału Ter/SAT w przelocie:103/113W
• regulacja toru TV: 20 dB
• separacja przełączenia: >26 dB
• separacja wyjść przelotowych: >26dB
• separacja (SAT/terr.): >40dB
• złącza: F
• pobór mocy (przełącznik active): 5/12W
• pobór mocy (przełącznik passive): 3/10W
• wymiary: 170 x 145 x 85 mm
