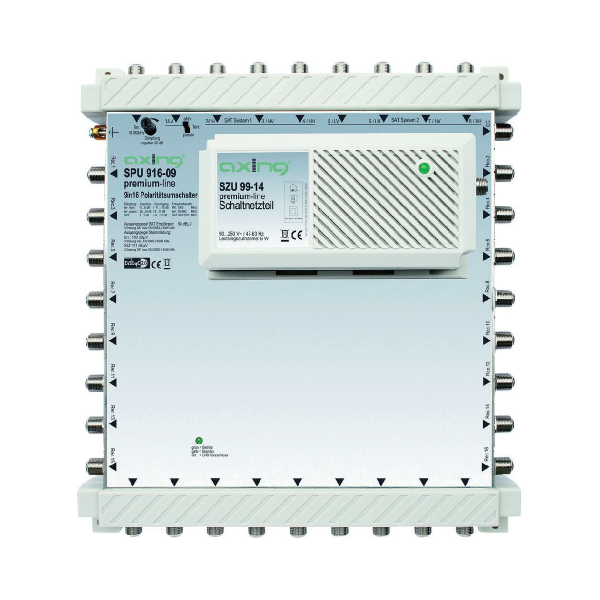

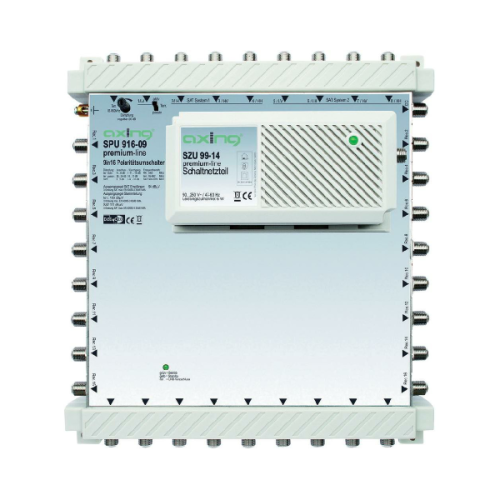

AXING SPU 916-09 multiswitch 9/16 akt. naziemna

Multiswitch służy do realizacji zbiorowej (zbiorczej) instalacji satelitarnej z dwóch konwerterów. Za pomocą multiswitchy można podłączy wiele tunerów (do 1000szt) do jednej anteny satelitarnej wyposażonej w konwertery QUATRO. Multiswitche AXING posiadają wbudowaną prekorekcje charakterystyki kabla, co jest warunkiem koniecznym w przypadku budowania dużych instalacji multiswitchowych. Tłumienie Sygnału w kablu koncentrycznym wzrasta wraz z częstotliwością. W przypadku gdy na wyjściu multiswitcha sygnały o wyższych częstotliwościach posiadają wyższe poziomy, to w efekcie na gniazdach na powrót uzyskujemy wyrównanie poziomów wszystkich transponderów.

Cechy wyróżniające:

• oszczędność energii
• wykrywanie zwarć
• prekorekcja charakterystyki kabla
• szwajcarska jakość
• fenomenalnie korzystny stosunek jakości do ceny instalacji wykonanej na sprzęcie AXING
• Instalacja multiswitchowa wykonana w oparciu o sprzęt firmy AXING serii SPU xxx-09, wspiera oszczędzanie energii. W przypadku gdy żaden z tunerów podłączonych do instalacji nie jest załączony, następuje automatyczne odcięcie napięcia zasilania konwerterów. Przywrócenie normalnej pracy instalacji następuje automatycznie w sytuacji gdy jakikolwiek podłączony tuner przejdzie w stan normalnej pracy.
• Seria SPU xxx-09 to także wykrywanie zwarć w przyłączanym aktualnie zakończeniu abonenckim (funkcja bardzo przydatna dla instalatora).
• Rodzina AXING do której należy opisywany multiswitch pochodzi ze Szwajcarii, co jest najlepszą rekomendacją sprzętu elektronicznego. AXING ściśle zachowuje ostre rygory produkcji, co pozwala do minimum ograniczyć reklamacje (poniżej 0,5%).
• Kolejną zaletą multiswitchy AXING jest cena. Cena dużej instalacji liczona na jedno gniazdo jest trudna do pobicia przez konkurencję. Dzieje się tak, z powodu tego, że instalacja pomysłu Axinga, składa się z zarówno z multiswitchy z aktywnymi jak i pasywnymi torami transmisji. W efekcie jesteśmy wstanie uzyskać, bardzo dobrze działającą instalację i zminimalizować koszty.

Ważne uwagi:

• Przed wykonaniem dużej i średniej instalacji multiswitchowej, należy koniecznie dokonać obliczeń bilansu energetycznego, z pomocą którego jesteśmy wstanie poprawnie dobrać ilość rodzaj i rozmieszczenie: multiswitchy, wzmacniaczy i odgałęźników magistrali. Pozwoli nam to uzyskać w gniazdach abonenckich dobrej jakości sygnału.
• Zaleca się stosowanie odgałęzień magistrali (sygnału z konwertera QUATRO i TV naziemnej). Dzielenie sieci na mniejsze fragmenty ułatwia proces uruchamiania i usprawnia działanie sieci.
• Do połączenia multiswitchy kaskadowych polecamy stosowanie szybko-złączy CFA 4-01 U1007
• W sieci wraz z multiswitchami serii SPU-9xx-09/ SPU-99xx-09, zależy bezwzględnie jako pierwsze urządzenie w kaskadzie zamontować wzmacniacz SVS 990-01 (symbol towaru W1907), lub jeden z multiswitchy z aktywnym torem sygnału naziemnego SPU-9x-09. Jako kolejne switche w kaskadzie montujemy multiswitche z pasywnym torem sygnałów RTV-SAT serii SPU 99x-09.

Dane techniczne:

• zakres częstotliwości: 5...65MHz/85...862 MHz/950...2200 MHz
• ilość wejść/wyjść (przelot):9
• porty abonenckie:16
• wzmocnienie odgałęzienia TV(przełącznik active): -10...-8 dB
• wzmocnienie odgałęzienia TV(przełącznik passive): -26...-34 dB
• wzmocnienie odgałęzienia SAT: -8...-2 dB
• maksymalny poziom wyjściowy SAT EN50083-3 35 dB: 94
• wzmocnienie przelotu sygnału TV (przełącznik active): 11...16 dB
• wzmocnienie przelotu sygnału TV (przełącznik passive): -6...-10 dB
• wzmocnienie przelotu sygnału SAT: -6...10 dB
• maksymalny poziom sygnału SATw przelocie: 103/111 dBuV
• regulacja toru TV: 20dB
• separacja przełączenia:>26 dB
• separacja wyjść przelotowych:>30 dB
• separacja (SAT/terr.): >40dB
• złącza: F
• pobór mocy (przełącznik active): 5/18 W
• pobór mocy (przełącznik passive): 3/16 W
• wymiary: 230 x 255 x 40mm
