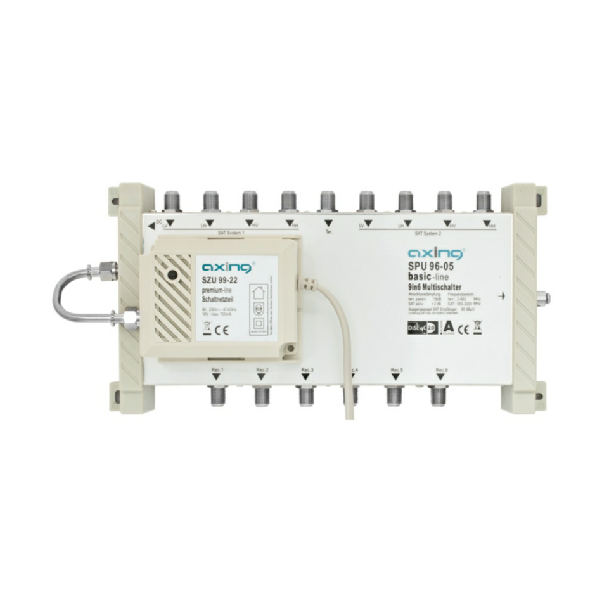

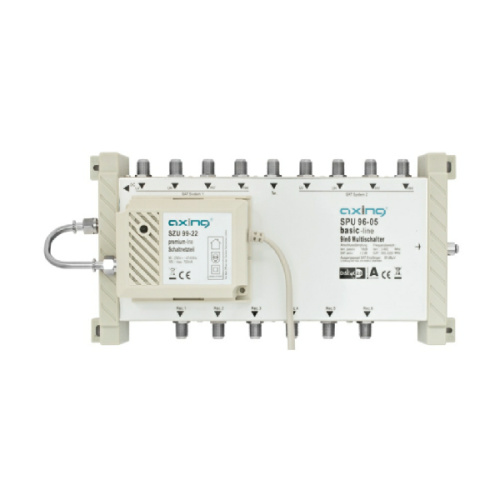

AXING SPU 96-05 multiswitch 9/6 pas. naziemna

Multiswitch służy do realizacji zbiorowej (zbiorczej) instalacji satelitarnej z dwóch konwerterów. Za pomocą multiswitchy można podłączy wiele tunerów (do 1000szt) do jednej anteny satelitarnej wyposażonej w konwertery QUATRO.

Multiswitche AXING posiadają wbudowaną prekorekcje charakterystyki kabla, co jest warunkiem koniecznym w przypadku budowania dużych instalacji multiswitchowych. Tłumienie Sygnału w kablu koncentrycznym wzrasta wraz z częstotliwością. W przypadku gdy na wyjściu multiswitcha sygnały o wyższych częstotliwościach posiadają wyższe poziomy, to w efekcie na gniazdach na powrót uzyskujemy wyrównanie poziomów wszystkich transponderów.

Cechy wyróżniające:

• oszczędność energii
• wykrywanie zwarć
• prekorekcja charakterystyki kabla
• szwajcarska jakość
• fenomenalnie korzystny stosunek jakości do ceny instalacji wykonanej na sprzęcie AXINGA

Dane techniczne:

• zakres częstotliwości(kanał zwrotny/TV-SAT): 5...65 MHz/85...862 MHz/950...2200MHz
• ilość wejść: 9
• porty abonenckie:6
• wzmocnienie odgałęzienia TV (przełącznik active): -6...-3 dB
• wzmocnienie odgałęzienia TV (przełącznik passive): -22...-29 dB
• wzmocnienie odgałęzienia SAT: -6...0 dB
• maksymalny poziom wyjściowy SAT EN50083-3 35 dB: 95
• wzmocnienie przelotu sygnału TV (przełącznik active): 11...17 dB
• wzmocnienie przelotu sygnału TV (przełącznik passive): -6...-9 dB
• wzmocnienie przelotu sygnału SAT: -6...-9
• maksymalny poziom sygnału SAT w przelocie: 103/113 dBuV
• regulacja toru TV: 20dB
• separacja przełączenia:>26 dB
• separacja wyjść przelotowych: >30 dB
• separacja (SAT/terr.):>40 dB
• złącza: F
• pobór mocy (przełącznik active): 5/8 W
• pobór mocy (przełącznik passive): 3/16 W
• wymiary: 230 x 145 x 85mm
