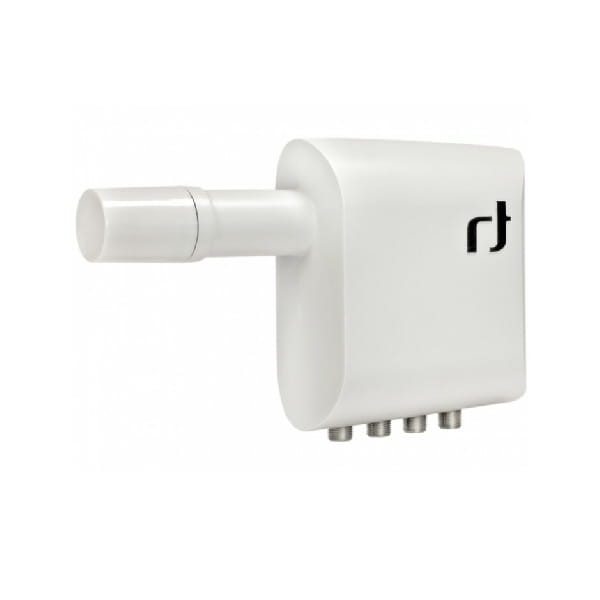

Konwerter INVERTO Quad Black Multiconnect

Cechy wyróżniające:

• bardzo wąski promiennik
• małe szumy fazowe HDTV-DVBS2compliant
• małe szumy własne 0,2dB
• bardzo duża separacja między polaryzacjami
• specjalny dielektryk

Konwerter QUAD MultiConnect to produkt znanej luxemburskiej firmy INVERTO, która jest liderem wśród dostawców konwerterów na rynek polski. MultiConnect to nowatorskie rozwiązanie technologiczne. Zastosowano tutaj specjalny dielektryk pozwalający na optymalne przekazanie energii odbitej od czaszy do konwertera. Konwerter z uwagi na bardzo wąskie wykonanie promiennika umożliwia budowanie systemów zezujących dla satelitów o niewielkiej odległości stopniowej (3 stopnie), co jest niemożliwe przy tradycyjnych wymiarach promiennika.

Dane techniczne:

• dolne pasmo - wejście - 10,7 - 11,7 GHz
• dolne pasmo - wyjście - 950 - 1950MHz
• oscylator dolny - 9,75 GHz
• górne pasmo - wejście - 11,7 - 12,75GHz
• górne pasmo - wyjście - 1100 - 2150GHz
• oscylator górny - 10,6 GHz
• dryft temperaturowy oscylatora - +/- 3 MHz max
• szum fazowy - -90 dBc/Hz max
• wzmocnienie - 60 dB min
• zmienność charakterystyki wzmocnienia - +/- 0,75 dB/27 MHz
• sterowanie polaryzacja V - 11,0 - 14,0V
• sterowanie polaryzacja H - 16,0 - 20,0V
• VSWR - 2.0:1
• pobór prądu - 200 mA max @ 11-20 V
• impedencja wyjściowa - 75 Ohm
• temperatura pracy - -30...+60C
• średnica szyjki - 23mm
• długość szyjki - 36,73 mm
• złącze - F
• masa - 344 g
