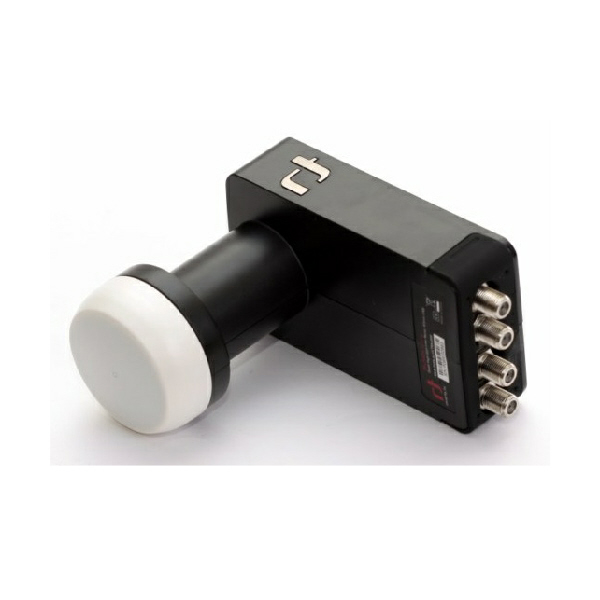

Konwerter INVERTO Quattro Black Ultra

Selekcjonowany konwerter satelitarny ULTRA BLACK jest dedykowany szczególnie do dużych instalacji satelitarnych. Posiada bardzo niski współczynnik szumów fazowych: -90 dBC/Hz (wartość maksymalna). Wartość szumu fazowego odgrywa ważną rolę w przypadku DVB-S2 gdzie mamy modulację ośmio-symbolową i odbiornik (tuner) ma większe trudności z poprawną interpretacją symboli. ULTRA BLACK charakteryzuje się ponadto wysoką stabilizacją częstotliwości (ważne dla odbioru transmisji MPEG4/DVB-S2 w SD i HD) oraz wysoką separacją polaryzacji. Kolejną ważną zaletą ULTRA BLACK jest bardzo duże wzmocnienie. W efekcie transpondery odbierane z konwertera posiadają poziom znacznie większy niż 80 dBuV, co pozwala zaoszczędzić na ilości wzmacniaczy w dużych instalacjach multiswitchowych. Konwertery ULTRA BLACK charakteryzują się powtarzalnością parametrów. Parametry poszczególnych egzemplarzy nie różnią się pomiędzy sobą, co nie jest to normą u konkurecji. Konwerter QUATRO jest stosowany w instalacjach multiswitchowych oraz instalacjach ze stacjami czołowymi. W celu redukcji stopy błędów w instalacjach zbiorowych, zaleca się stosowanie dużych czasz minimum 110 cm. Konwerter QUATRO dostarcza sygnał satelitarny z podziałem  na kombinacje polaryzacja - pasmo. Na wyjściach mamy zatem:

• V/Lo -polaryzacja pionowa, pasmo dolne
• V/Hi - polaryzacja pionowa, pasmo górne
• H/Lo -polaryzacja pozioma, pasmo dolne
• H/Hi - polaryzacja pozioma, pasmo górne

Cechy wyróżniające:

• bardzo małe szumy fazowe - kompatybilny z HDTV/DVB-S2
• wysoki poziom wyjściowy
• wysoka stabilność częstotliwości
• urządzenie selekcjonowane

Dane techniczne:

• dolne pasmo - wejście: 10,7 - 11,7 GHz
• dolne pasmo - wyjście: 950 - 1950 MHz
• oscylator dolny: 9,75 GHz
• górne pasmo - wejście: 11,7 - 12,75 GHz
• górne pasmo - wyjście:  1100 - 2150 MHz
• oscylator górny: 10,6 GHz
• szumy własne:0,2 dB (0,7 dB)
• dryft temperaturowy oscylatora: +/-3 MHz max
• szum fazowy: -90 dBc/Hz max
• wzmocnienie: 60dB min
• zafalowanie charakterystyki wzmocnienia: +/-0,75 dB/27MHz
• VSWR: 2.0:1
• pobór prądu:200 mA max @ 11-20V
• impedancja wyjściowa: 75 Ohm
• średnica szyjki: 40 mm
• długość szyjki:50 mm
• złącze: F
• masa: 344g
• Konwerter typu QUATTRO nadaje się tylko do instalacji opartej o urządzenie typu multiswitch.
